A HDR-tartalmak lélegzetelállítóan néznek ki az OLED-monitorokon, de a kreatív szakemberek tudják, hogy ezzel kapcsolatban megeshet egy kis bökkenő. Előfordulhat, hogy éppen egy világos jelenetet néz, vagy a világos részek részleteit vizsgálja, amikor a monitor hirtelen a vártnál erősebben elsötétül.
OLED és ABL
Az ABL-technológia kihívásai
Hogyan csökkenti az EIZO a felesleges fényerő-tompítást a professzionális OLED-munkafolyamatokban
Ekkor természetesen felmerül a kérdés:
A kép változott meg vagy a monitor?
Sok esetben ennek az „Auto Brightness Limiter” (ABL) az oka: egy, a kijelző védelmét szolgáló mechanizmus, amely gyakorlatilag minden OLED-monitorban megtalálható. Az ABL fontos szerepet játszik az OLED-panelek védelmében, azonban a színre érzékeny munkafolyamatokban még a kis és váratlan fényerő-változások is zavaró hatást gyakorolhatnak.
Ez nagy kihívást jelent:
Ha az ABL elkerülhetetlen, hogyan lehet minimalizálni annak hatását a professzionális munkafolyamatokra?
A legfontosabb információk egy pillantásra
Ennek a kihívásnak a leküzdése érdekében az EIZO saját ABL-vezérlőrendszert fejlesztett ki OLED-monitorához (ColorEdge CG3200X), amely csökkenti a felesleges fényerőtompítást, ugyanakkor biztosítja az OLED-technológiához szükséges képernyővédelmet.
A kép fényerejének és a fényerő-eloszlásnak az elemzésével az EIZO megközelítése hozzájárul ahhoz, hogy a kívánt fényerő következetesebben fennmaradjon, így a kreatív szakemberek a tartalom értékelésére koncentrálhatnak ahelyett, hogy a kijelző viselkedésével kellene foglalkozniuk.
Miért használnak az OLED-monitorok ABL-technológiát?
Az ABL-nek gyakorlati oka van: mivel az OLED-panelek világosabb képet jelenítenek meg, emiatt nő az energiafogyasztás és a hőtermelés. A tartósan magas fényerő nagyobb terhelést jelent a panel számára, ami ronthatja a hosszú távú megbízhatóságot, és növelheti a képernyőárnyékok vagy a beégések kialakulásának kockázatát.
Ezeknek a kihívásoknak a leküzdése érdekében az OLED-monitorok az ABL technológiát használják, egy olyan mechanizmust, amely bizonyos üzemi körülmények között automatikusan csökkenti a fényerőt.

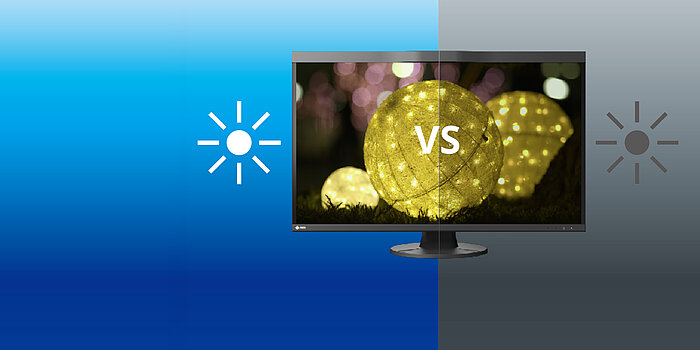

Eredeti kép

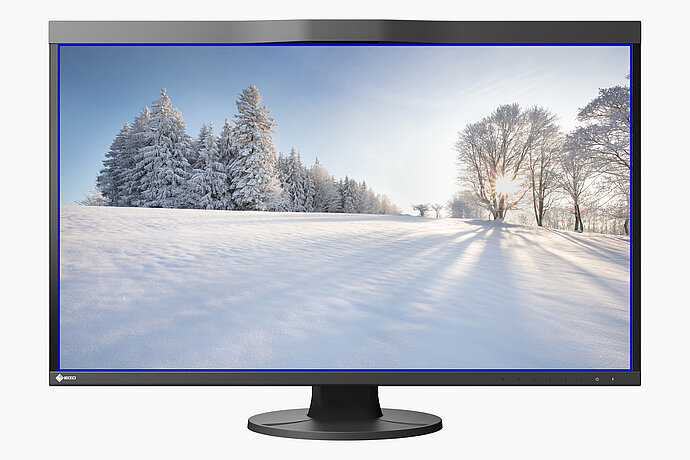

Hagyományos ABL (csökkentett fényerő)
Röviden
Az ABL nem az OLED-technológia hiányossága. Ez része annak, ami lehetővé teszi az OLED-panelek hosszú távú, biztonságos és megbízható működését. A valódi kihívás abban áll, hogy biztosítsuk: az ABL csak akkor lép működésbe, amikor szükséges.
Így működik egy hagyományos ABL

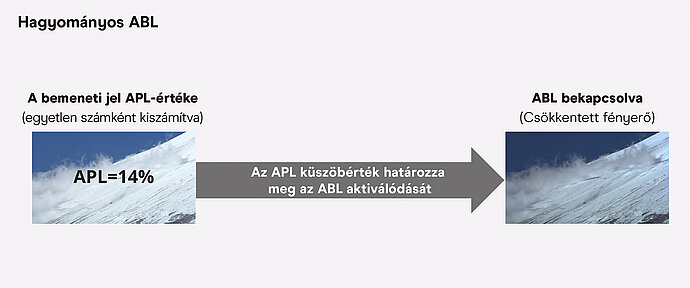

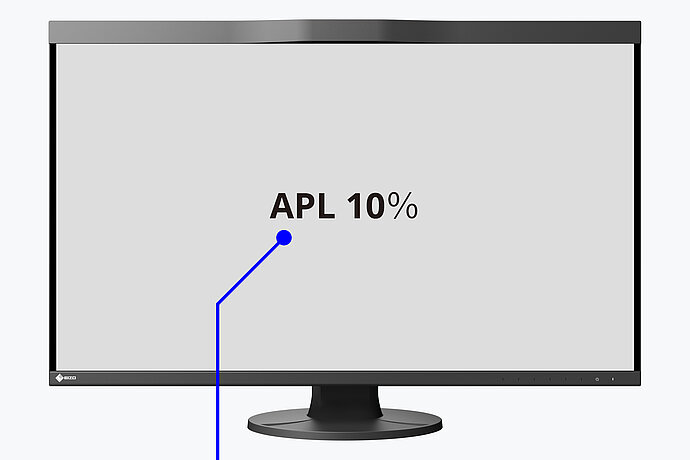

Számos OLED-monitor a panel terhelését az úgynevezett „Average Picture Level” (APL) nevű mérési érték alapján becsüli meg. Egyszerűen fogalmazva: az APL a kép átlagos fényerejét jelenti.
Képzelje el ezt a képernyő teljes fényerejének összefoglalásaként. Egy sötét kép, amelyen csak kevés világos terület található, viszonylag alacsony APL-értéket eredményez. Egy nagy világos területeket tartalmazó kép magasabb APL-értéket eredményez.

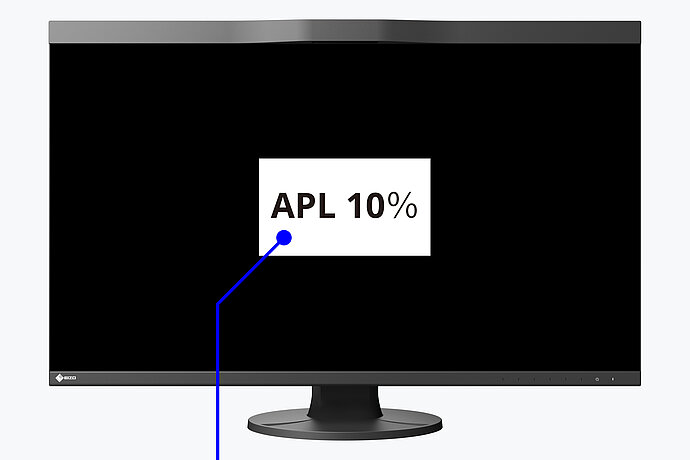

Az Average Picture Level (APL) határozza meg az ABL aktiválását.
Kisebb kiemelt terület = nagyobb fényerő
Nagy kiemelt terület = csökkentett fényerő (ABL)
Mivel az APL egyszerű és hatékony becslést ad a panel terheléséről, az ABL-rendszerekben általánosan elfogadott bemeneti értékké vált. Ha az APL értéke emelkedik, a monitor általában azt feltételezi, hogy az OLED-panel nagyobb terhelésnek van kitéve, és ennek megfelelően reagál.
Ahol egy hagyományos ABL elérte határait
Az APL korlátja abban rejlik, hogy egy teljes képet egyetlen számra redukál. Ezáltal elveszik az a információ, hogy a fényerő hogyan oszlik el a képen.

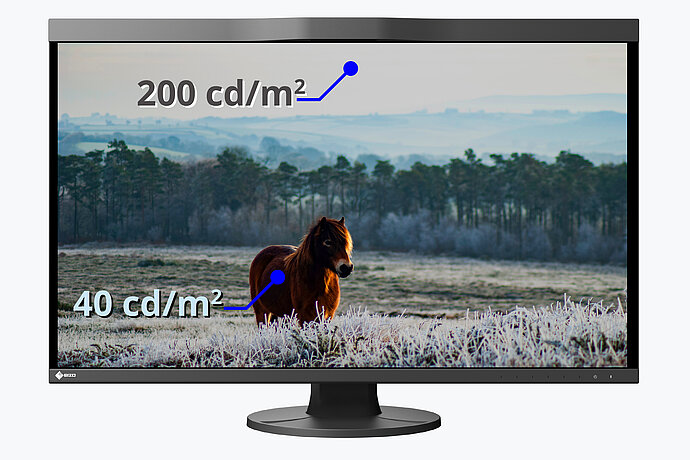

Az OLED-monitor fejlesztése során az EIZO két HDR-videó példát vizsgált. Az egyikben a magas fényerő a képernyő egy kis területére koncentrálódott. A másikban a teljes képernyőn jelentősen alacsonyabb fényerő volt látható. Ezeknek a különbségeknek ellenére mindkettő ugyanazt az APL-értéket, 10 %-ot eredményezte – egy olyan értéket, amelynél az ABL általában aktiválódik.

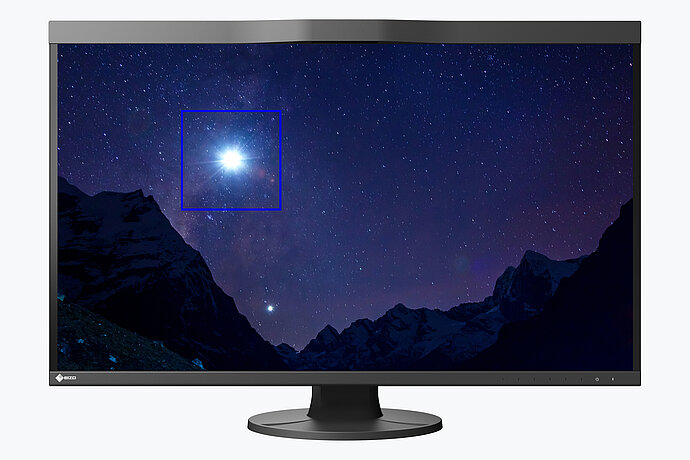

Nagy fényerő kis felületen összpontosítva

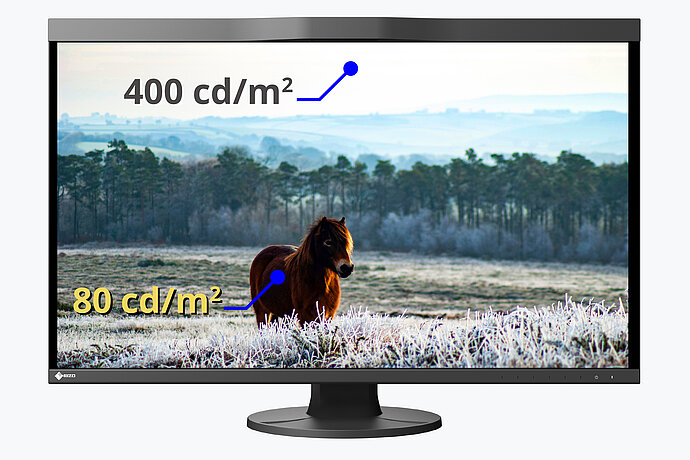

Alacsony fényerő, amely a teljes képernyőre kiterjed
Egy hagyományos APL-alapú rendszer szemszögéből ezek a képek lényegében ugyanúgy jelennek meg. Ennek következtében a fényerő-korlátozás akkor is alkalmazható, ha a tartalom még egyértelműen a panel megjelenítési képességein belül van.
Eloszlott fényerő
Csökkentett fényerő (ABL bekapcsolva)
A probléma nem az, hogy az ABL be volt kapcsolva. A probléma az, hogy a monitor esetleg csökkentette a fényerőt, noha a tartalom nem támasztott szokatlan követelményeket a panel-vel szemben. Egy professzionális munkafolyamatban ez a különbség jelentős.
Miért fontos az ABL a professzionális munkafolyamatokban?
A professzionális felhasználók számára a konzisztencia egyenlő a képminőséggel: a képfényerőben bekövetkező kis ingadozások befolyásolhatják a tartalom értelmezését és értékelését. Ha a fényerő váratlanul megváltozik, nehezebb megállapítani, hogy a változás a forrásanyagból vagy magából a monitorból ered-e. Egy projekt során ezek a kis bizonytalanságok összeadódhatnak. Lassíthatják az ellenőrzést, vagy oda vezethetnek, hogy a kreatív szakemberek kétségbe vonják a látottakat.
A professzionális felhasználóknak nincs szükségük olyan monitorra, amely egyáltalán nem szabályozza a fényerőt. Olyanra van szükségük, amely kiszámíthatóan, következetesen és a lehető legkevesebb beavatkozással működik.
Az EIZO célja: a kívánt kép megőrzése
Ahelyett, hogy azt kérdezte volna, hogy megszüntethető-e az ABL, az EIZO egy gyakorlatiasabb kérdésre összpontosított:
Hogyan lehet úgy alkalmazni a fényerő-korlátozást, hogy az csak akkor lép működésbe, amikor valóban szükséges?

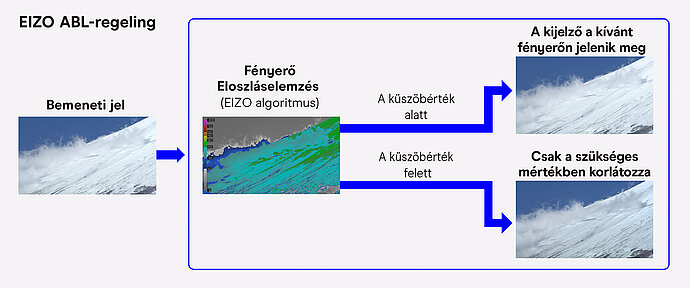

A hagyományos ABL-rendszerek elsősorban a kép átlagos fényerejét értékelik. Az EIZO ABL-vezérlőrendszere ennél tovább megy, mivel elemzi a képernyőn a fényerő-eloszlást.
ColorEdge CG3200X OLED-monitor ABL vezérlőrendszerrel
Ez a kiegészítő elemzés révén a monitor átfogóbb képet kap a kép tulajdonságairól. Az EIZO által kifejlesztett algoritmus segítségével képes megkülönböztetni a koncentrált fényforrásokat és az egyenletes fényerővel rendelkező nagyobb területeket.
|
Hagyományos APL-alapú ABL |
EIZO-ABL vezérlőrendszer |
|
|---|---|---|
|
Értékelési módszer |
Elsősorban az átlagos fényerőszintet (APL) értékeli |
Mind az APL-t, mind a fényerő-eloszlást értékeli |
|
Képi elemzés |
A kép fényességét egyetlen értékként kezeli |
Figyelembe veszi, hogyan oszlik el a fényesség a képen |
|
A tartalomra gyakorolt hatások |
A tartalmat szükségtelenül elsötétítheti |
Hozzájárul ahhoz, hogy a kívánt fényerőt következetesebben fenntartsák |
|
A munkafolyamatra gyakorolt hatások |
A váratlan fényerő-változások befolyásolhatják a tartalmak értékelését |
Segít a tartalomkészítőknek a tartalmak következetesebb és megbízhatóbb értékelésében |
Az EIZO HDR-tartalmak alapján értékelte az ABL-vezérlőrendszert, amelyek a közepesen világos jelenetektől egészen a nagy fényerősségű, igényes anyagokig terjedtek. Az értékelés során vizsgált jelenetek közül néhányban már nem volt szükség a fényerő korlátozására, annak ellenére, hogy a hagyományos APL-alapú rendszerek az adott tartalmat ABL-beavatkozásra alkalmasnak azonosították.

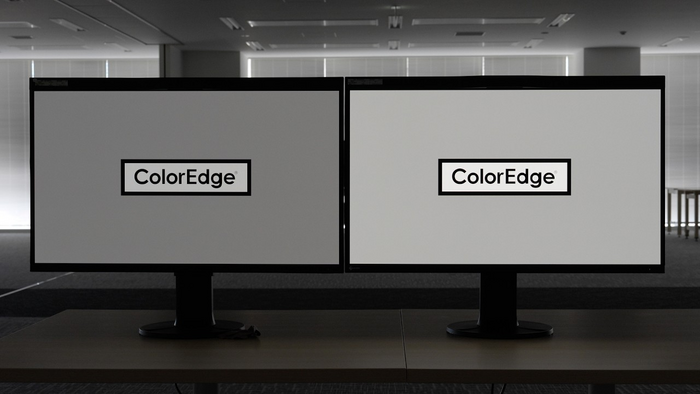

ABL-aktiválás valós időben.
Bal oldalon: hagyományos ABL-megvalósítás, jobb oldalon: ColorEdge OLED-monitor ABL-vezérlőrendszerrel
Így a tartalmakat úgy lehet értékelni, hogy a váratlan fényerő-ingadozások ne zavarják a kreatív folyamatot.
Egyszerűen fogalmazva: minél kevesebbet kell a kreatív szakembernek a monitorral foglalkoznia, annál több figyelmet tud fordítani a képernyőn megjelenő képre.
Iparági szakértőkkel együttműködésben fejlesztették ki
Az EIZO ColorEdge monitorjait széles körben használják a posztprodukció, a vizuális effektek (VFX), az animáció és más, színkezelés szempontjából kritikus munkafolyamatok területén. 2021-ben az Amerikai Filmakadémia (Academy of Motion Picture Arts and Sciences) tudományos és műszaki díjjal tüntette ki az EIZO-t a ColorEdge színkezelési technológia filmgyártáshoz való hozzájárulásáért.
Itt tudhat meg többet a díjról.
Ezek a hosszú távú kapcsolatok közvetlen betekintést nyújtanak az EIZO számára azokba a kihívásokba, amelyekkel a kreatív szakemberek a folyamatosan fejlődő munkafolyamatok során szembesülnek.
Az OLED-monitor fejlesztésének teljes folyamata során az EIZO szorosan együttműködött a posztprodukció, a vizuális effektek és az animáció területén dolgozó ügyfeleivel, hogy jobban megértse a HDR-munkafolyamatokat a gyakorlatban, és felismerje azokat a korlátokat, amelyekkel a szakemberek a meglévő OLED-megoldások használata során szembesültek.
Bár az OLED-képminőséget általánosan elismerték, a beszélgetések gyakran egy átfogóbb cél körül forogtak: azt, hogy a ColorEdge LCD-monitorokhoz hasonló megbízhatóságot, konzisztenciát és kiszámíthatóságot az OLED-technológiára is át lehessen ültetni.
Az ügyfelek két prioritást emeltek ki: először is, a képernyő védelmét szolgáló mechanizmusoknak a lehető legkevésbé kell zavarniuk a kreatív munkát. Másodszor, a fényerő-szabályozásnak – amennyiben alkalmazzák – azonnal észrevehetőnek és könnyen érthetőnek kell lennie.
Ezek a megállapítások mind az EIZO ABL-vezérlőrendszerébe, mind a működését átláthatóbbá tévő kiegészítő eszközökbe beépültek.
Az eredmény egy olyan monitor, amelyet nem csupán technikai elemzések alapján fejlesztettek ki, hanem a precíz képmegjelenítésre nap mint nap támaszkodó szakemberekkel folytatott folyamatos párbeszéd során is.
Eszközök az ABL-aktivitás figyelemmel kíséréséhez
Az EIZO megközelítése túlmutat a felesleges fényerő-korlátozások csökkentésén. A CG3200X OLED-monitor emellett olyan eszközökkel is rendelkezik, amelyek segítenek a felhasználónak megérteni, mikor aktív az ABL-vezérlés, és hogyan hat ez a képre. Ezek a funkciók együttesen átláthatóbbá teszik a fényerő-kezelést, és megkönnyítik a munkát a kritikus értékelések során.
Ahelyett, hogy az ABL-t rejtett folyamatként kezelné, az EIZO segít a kreatív szakembereknek jobban megérteni, mikor aktív a fényerő-szabályozás, és hogyan befolyásolhatja az értékelendő képet.
Rugalmas fényerő-szabályozási módok

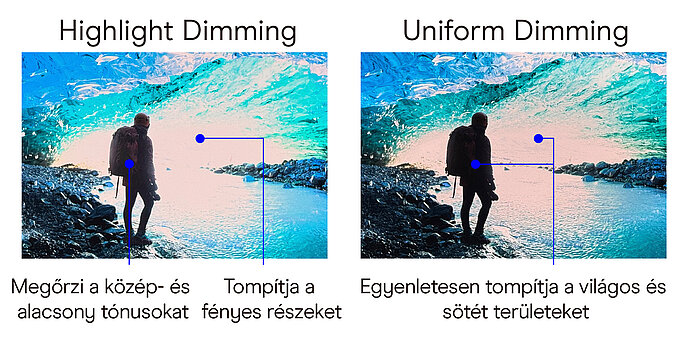

Válasszon a „Highlight Dimming” (kiemelt területek tompítása) és az „Uniform Dimming” (egyenletes tompítás) között: az előbbi megőrzi a részleteket a középárnyalatokban és az árnyékokban, míg az utóbbi a tompítást egyenletesen alkalmazza a teljes képernyőn.
Állapotjelzés

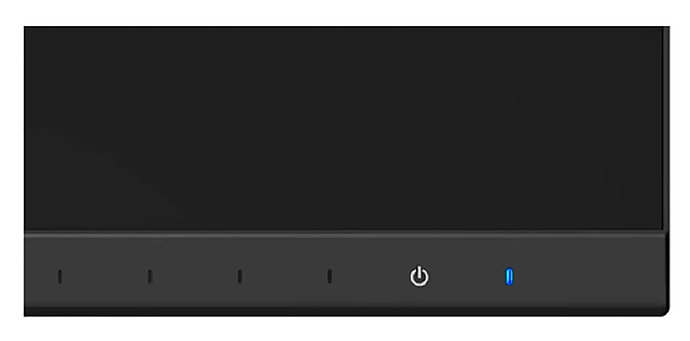

Amint az ABL-vezérlés bekapcsol, egy speciális jelzőfény kigyullad, így azonnali vizuális visszajelzést nyújt.
Fényerő-figyelmeztetés

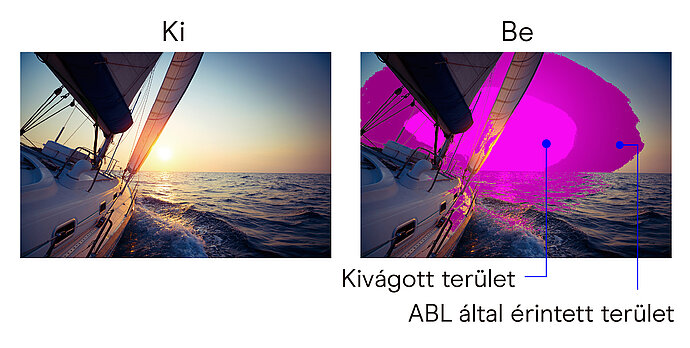

A színkódolt átfedések segítenek felismerni a túlexponált területeket, valamint a „Highlight Dimming” módban azonosítani az ABL által érintett területeket.
ABL-Safe-View

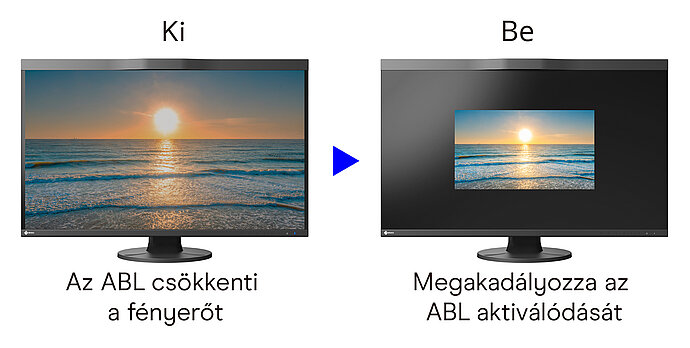

Lehetővé teszi a kreatív szakemberek számára, hogy a fényhatásokat előzetesen megtekintsék anélkül, hogy az ABL-t aktiválnák, és így segít a nagy fényerejű tartalmak pontosabb értékelésében.
Kilátások
Mivel az OLED-panelek folyamatosan fejlődnek, az iparág továbbra is jobb megoldásokat fog keresni a panelek védelme, a képminőség és a professzionális munkafolyamatok követelményeinek összehangolására. Egy professzionális OLED-monitor nem csupán kiemelkedő képminőséget kell, hogy nyújtson. Viselkedésének kiszámíthatónak és átláthatónak kell lennie, hogy támogassa a fontos kreatív döntéseket.
Az EIZO ABL vezérlőrendszere arra irányul, hogy a fényerő-szabályozást a lehető legkevésbé feltűnővé tegye, így a kreatív szakemberek kevesebb időt töltenek a monitorra való figyelemmel, és többet a képernyőn megjelenő tartalom értékelésével.
Mert amikor fontos kreatív döntéseket hoznak, a látottakba vetett bizalom éppoly fontos, mint maga a képminőség. A legjobb monitor az, amely háttérbe szorul, és lehetővé teszi a kreatív szakemberek számára, hogy teljes mértékben a tartalomra és azokra a döntésekre koncentrálhassanak, amelyek azt életre keltik.
Gyakran feltett kérdések
Mi az az Auto Brightness Limiter (ABL)?
Az „Auto Brightness Limiter” (ABL) egy védelmi mechanizmus, amelyet az OLED-monitorokban alkalmaznak. Amikor a kép fényereje eléri bizonyos értékeket, az ABL csökkenti a fényerőt, hogy optimalizálja az áramfogyasztást, a hőtermelést és a Panel hosszú távú megbízhatóságát.
Miért alkalmazzák az OLED-monitorok az ABL-t?
Az OLED-panelek annál több áramot fogyasztanak és annál több hőt termelnek, minél nagyobb a kép fényereje. Az ABL hozzájárul a panel védelméhez azzal, hogy szükség esetén korlátozza a fényerőt, ami elősegíti a stabil működést, és csökkenti az olyan problémák kockázatát, mint a beégés és a korai kopás.
Miért jelenthet az ABL problémát a professzionális kreatív munkafolyamatokban?
A színre érzékeny munkafolyamatokban a kreatív szakembereknek elengedhetetlen, hogy a monitor pontosan adja vissza az eredeti anyagot. Ha a fényerő váratlanul megváltozik, nehéz lehet megkülönböztetni, hogy a változás a tartalom része-e, vagy a monitor fényerő-kezelésének tudható be. A kiszámítható képernyőteljesítmény ezért fontos a tartalom értékelése és a kreatív döntéshozatal szempontjából.
Miben különbözik az EIZO ABL-vezérlőrendszere a hagyományos ABL-től?
Számos OLED-monitor elsősorban az Average Picture Level (APL) értékre támaszkodik, amely a kép teljes fényerejének becslésére szolgáló mérési érték. Mivel az APL a képet egyetlen értékre redukálja, nem veszi figyelembe, hogy a fényerő hogyan oszlik el a képernyőn.
Az EIZO által kifejlesztett ABL-vezérlőrendszer mind a kép fényerejét, mind a fényerő-eloszlást elemzi, így a monitor megalapozottabb döntéseket hozhat arról, hogy mikor van valóban szükség a fényerő korlátozására. Ez hozzájárul a felesleges elsötétítés csökkentéséhez, miközben védi a panelt.
Lehet-e kikapcsolni az ABL funkciót egy OLED-monitoron?
Az ABL az OLED-panelek kezelésének fontos eleme, és általában szükséges a megbízhatóság biztosításához és a panel védelméhez. Az ABL eltávolítása helyett az EIZO arra összpontosított, hogy csökkentse a felesleges beavatkozásokat, minimalizálja az aktiváláskor jelentkező hatásokat, valamint olyan eszközöket biztosítson, amelyek a professzionális felhasználók számára átláthatóbbá és kiszámíthatóbbá teszik a működést.
