RX560-MD RadiForce
Jellemzők
RX560-MD RadiForce
Az RX560 MammoDuo készülék Hybrid Gamma PXL funkciója automatikus módon, képpontokra lebontva különbözteti meg egymástól a szürkeárnyalatos és a színes felvételeket. Minden egyes képpont megfelelő fényerővel jelenik meg.
- 54,1 cm (21,3")
- 5 Megapixeles (színes)
- 4:5 Formátum
Kényelmesebb diagnózis
Hatékony diagnózis

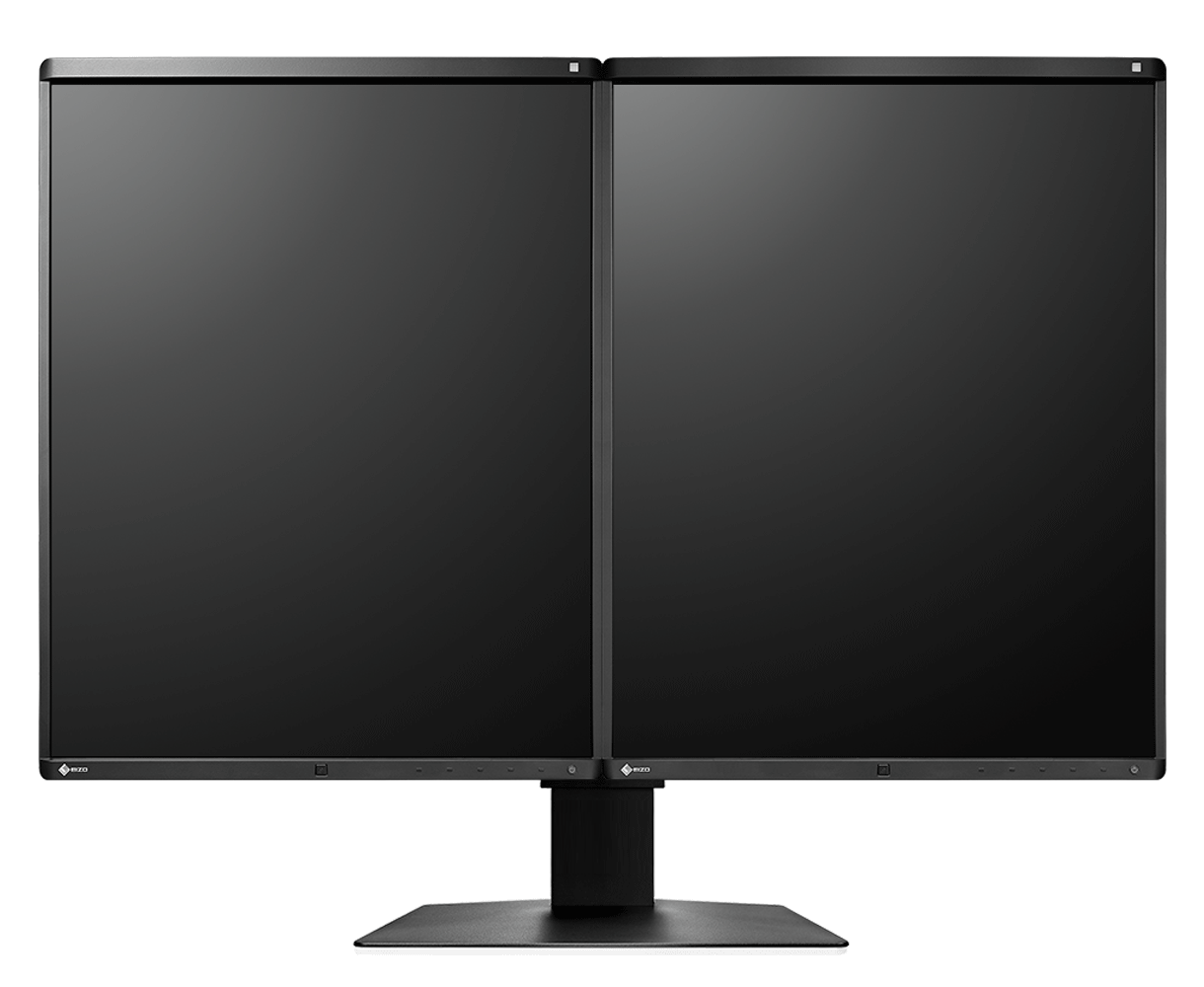

Az MammoDuo készüléket alkotó két, egymás mellé helyezett monitort egy speciális kialakítású állványhoz rögzítették hozzá.
Az 5 megapixeles képernyők között a legkeskenyebbnek számító, mindössze 7,5 mm széles oldalkerettel rendelkező monitorok megjelenítési felületei között csupán 15 mm a távolság. A képernyőt fölötti, 2,5 mm-es panelkeret alig vesz el helyet a kijelzés hasznos felületéből. A monitorokon megjelenített tartalmak összehasonlítása nem fárasztja a szemet.
Helytakarékos kivitel

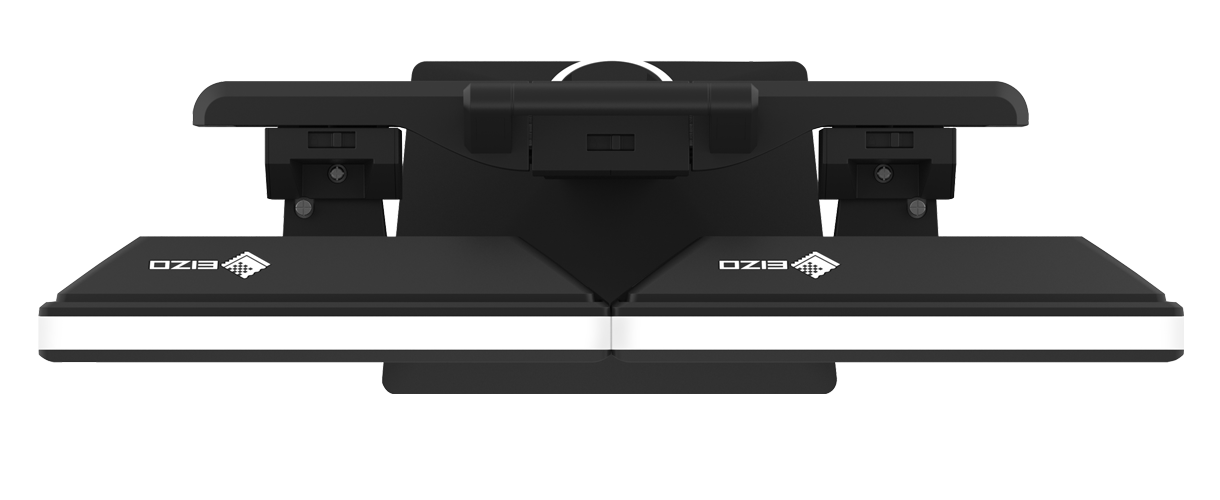

Az RX560-MD egy kivételesen helytakarékos készülék. A hagyományos elrendezési módhoz képest, amikor két, önálló monitort helyeznek egymás mellé, e megoldással vízszintesen 67, függőlegesen 36, mélységében pedig 20,5 mm takarítható meg. Összességében mindez mintegy 22 %-os csökkentést eredményez. Így jelentősen tágasabb munkakörnyezet alakítható ki.
Egyszerűen beállítható monitorhelyzet
A kettős állvány segítségével rendkívül kényelmesen és hézagmentesen állítható be a monitorok magassága, valamint azok dőlés- és forgásszöge.
Ideális kialakítás diagnózisok felállításához
A keskeny, fekete elülső keretnek köszönhetően sötétebb környezetben is tökéletesen alkalmazható. A felhasználó így a lényeges információkra összpontosíthat, miközben a fehér oldalkeret üdítően tiszta megjelenítést kölcsönöz a monitorok számára.
Kényelmes többképernyős felhasználás
A jelek továbbítására szolgáló be- és kimeneteknek, valamint a DisplayPort interfésznek köszönhetően akár több RadiForce monitor is egymáshoz csatlakoztatható. A többképernyős felhasználás így egyszerűen, összetett kábelcsatlakozások nélkül valósítható meg.
Vizsgálatok szerinti, optimális megjelenítési módok
A CAL Switch funkcióval a mammográfiai, emlő CT, ultrahang és patológiai vizsgálatoknak leginkább megfelelő megjelenítési módok gyorsan és egyszerűen, újrakalibrálás nélkül választhatók ki.
A készüléket RadiCS LE szoftverrel is elláttuk, így az egér használatával, illetve a monitor kijelzési módján keresztül úgy állíthatók be a különböző módok, hogy a felhasználás optimális beállításai automatikusan aktiválódjanak.
Ha nincs jelen, kikapcsol
Jelenlét érzékelő
A jelenlét érzékelő használatával energiát takarít meg, és kíméli a környezetet. Az érzékelő észleli, hogy ül-e valaki a képernyő előtt, vagy nem. Amint az adott személy elhagyja a munkaterületét, kikapcsol a képernyő. Ha visszatér a személy, a monitor teljesen automatikusan újra bekapcsol az egér, vagy a billentyűzet megérintése nélkül. Várakozási idő nélkül, mindig használatra kész.
RadiLight: Szemkímélő komfortlámpa az EIZO-tól
Az EIZO teljesen új, felhasználóbarát komfortlámpája sötét helyiségben dolgozó radiológusok számára. A monitor mögötti lágy háttérvilágítás csökkenti a szem fáradását, mely akkor alakul ki, ha gyakran kell a tekintetet a fényes képernyő és a sötétben lévő tárgyak között váltogatni.
Szoftverek és kezelési kényelem
Kényelmes munkavégzést lehetővé tevő felszereltség
A Work-and-Flow-technológia
A modalitások növekvő digitalizálásával a radiológusok egyre több információval szembesülnek a képernyőjükön. Az EIZO egyedülálló work-and-flow technológiája a radiológusok igényeihez tervezett új funkciókkal hatékonyan ellensúlyozza az adatok összetettségét. A RadiForce RX560-MD monitorral és a hozzá tartozó RadiCS-LE szoftverrel a felhasználók kihasználhatják a változatos Work-and-Flow funkciók előnyeit.
Több információ a Work-and-Flow-funkciókhoz
Point-and-Focus funkció: a kielemezni kívánt képrészlet kijelölése
A Point-and-Focus funkcióval gyorsan és egyszerűen, az egér vagy a billentyűzet használatával jelölheti ki a megtekinteni kívánt képterületet. A fényerő és a szürkeérték megfelelő beállításával a kívánt képrészletek kiemelése érdekében elsötétíthetők a szomszédos területek.
A képminőség következetes fenntartása
Az állandó képminőség fenntartására tervezett, opcionális EIZO RadiCS szoftver lehetővé teszi a monitorok átfogó karbantartását és felügyeletét, mely a kalibrálástól kezdve az ingadozási és állandósági mérésen át egészen az archiválásig minden területen használható. Dolgozzon egyszerre több monitoron is a RadiNET Pro szoftver használatával. Ezen a rendszeren keresztül központilag vezérelheti minden monitor kalibrálását, és az előzményeket is ellenőrizheti. Így jelentős időt takaríthat meg, és a teljes intézményben egységesen magas képminőséget biztosíthat. Az alapváltozatú RadiCS LE szoftver a RadiForce monitorok alapfelszereltségéhez tartozik.
Képminőség
Pontosság, fényerő, kontraszt és élesség
Az ultrahang, CT és MRI emlőfelvételek színes megjelenítésének teljes körű támogatása
Az emlőrák-szűrések során a mammográfiát egyre szélesebb körben ultrahang vizsgálatokkal egészítik ki, különösen sűrű, mirigyes emlőszövet (magas emlődenzitás) esetén. Emlőrák gyanújának felmerülésekor további vizsgálatoknak, így például biopsziának, emlő MRI-nek és komputertomográfiának (CT) vetik alá a beteget.
A RadiForce Variable unbekannt LTPS (alacsony hőmérsékletű poliszilícium) alapú LCD-t használ. Ennek köszönhetően a színes monitor a monokróm készülékekkel összehasonlítható, mintegy 1100 cd/m² fényerővel rendelkezik. Következésképpen az RX560-MD az emlők tomoszintézises és mammográfiás vizsgálataiból származó, nagy felbontású felvételek feketeárnyalatainak nagy színmélységű és éles megjelenítésén kívül az ultrahang és patológiai vizsgálatok eredményeit is magas fokú színhűségben tárja a felhasználó elé.
A monokróm monitorokat megközelítő, 1500:1 kontrasztarányú készülék a különlegesen mély feketeárnyalatokat is elmosódás nélkül jeleníti meg.
Monokróm és színes felvételek megjelenítése ugyanazon a monitoron
A Hybrid Gamma PXL funkció automatikus módon, képpontokra lebontva különbözteti meg egymástól a monokróm és a színes felvételeket. Az ily módon létrejövő, hibridrendszerű kijelzőn minden egyes képpont optimális színárnyalatban jelenik meg. A hagyományos, kétdimenziós azonosításhoz képest e megoldás pontosabb és megbízhatóbb megjelenítést eredményez.
Az RX560-MD ugyanolyan megbízhatóan jeleníti meg a részletes monokróm felvételeket, mint a legkülönfélébb vizsgálati módszerek színesen ábrázolt eredményeit. A gyakorlatban ezzel jelentős mértékű hatékonyságjavulás érhető el, mivel a különböző képalkotási eljárások alkalmazásával készült felvételek egyetlen monitoron keresztül értékelhetők ki.
Elmosódottság-csökkentő
A nagy fényerőt nyújtó LCD panelek általában elmosódott formában adják vissza az egyébként jóval élesebb módon is megjeleníthető felvételeket. Az EIZO elmosódottság-csökkentő funkcióval gondoskodik ennek kiküszöböléséről. Így a kristálytiszta megjelenítés során a körvonalak legapróbb részletei sem vesznek el.
FDA engedély
A kijelző az FDA-510 (k) engedéllyel rendelkezik az emlő tomoszintéziséhez, mammográfiához és általános radiográfiához.
Egyenletes képminőség a beépített fényerősség-érzékelőnek köszönhetően
A keretbe épített fénysűrűség-érzékelő biztosítja a fehérpont és a színárnyalat karakterisztika pontos kalibrálását. Méri a fényerőt és szürkeárnyalatot, és a DICOM® szabvány alapján önállóan kalibrálja a monitort. Az érzékelő automatikusan működik, anélkül, hogy közben korlátozná a monitor látóterét. Ezáltal karbantartási költséget és időt takaríthat meg, és nyugodtan hagyatkozhat a mindig állandó képminőségre.
Példa kép
Egymilliárd színárnyalat a 13 bites LUT-tal
A készülék a színek visszaadását egy 13 bites keresőtábla (LUT) segítségével szabályozza. DisplayPort használata esetén ebből 10 bit áll rendelkezésre a megjelenítéshez. Ennek köszönhetően maximálisan 1 milliárd színárnyalat jeleníthető meg. Így a diagnosztikában elvárt karakterisztikák és finomstruktúrák pontosan felismerhetők.
13 bites LUT-tal
13 bites LUT nélkül
Állandó fényerő minden pillanatban
A háttérvilágításért felelős érzékelő folyamatosan felügyeli a monitor fényerejét. Az előnye: Már másodpercekkel a bekapcsolás után a meghatározott és kalibrált fényerő aktivizálódik, mely a teljes üzemidő alatt változatlan marad. Az érzékelőt láthatatlanul beépítették a monitorba.
A képernyő hátoldala
Egyenletes megvilágítás és magas színtisztaság
A monitor a magas színtisztaság és az egyenletes megvilágítás miatt erősen fénylik. Erről gondoskodik a digitális képkiegyenlítő áramkör (DUE), amely képpontról képpontra automatikusan javítja az egyenetlenségeket. A radiológiai és egyéb gyógyászati felvételek szürke- és színárnyalatai helyesen jelennek meg a teljes képernyőfelületen. Ez elengedhetetlen a pontos diagnózishoz felállításához.
Fenntarthatóság
Vállalati felelősségvállalás
Társadalmi felelősségvállalást szem előtt tartó gyártási folyamatok
Az RX560-MD készülékeket társadalmilag felelős módon állítják elő. A gyártási folyamat teljes mértékben mentes a gyermek- és kényszermunka alkalmazásától. Az ellátási lánc gondosan megválasztott beszállítói szintén elkötelezték magukat a társadalmilag felelős termelés mellett. Ez különösen igaz az úgynevezett konfliktusövezetekből származó ásványkincsek beszállítóira. A társadalmi felelősségvállalással kapcsolatos tevékenységeinket a vállalat önkéntes jelleggel közzétett éves jelentése ismerteti.
Környezet- és klímavédelem
Az RX560-MD készülékeket a cég saját gyártóüzemeiben állítják elő, az ISO 14001 szabvány szerinti környezetközpontú irányítási rendszer alkalmazásával. Ez a hulladék és szennyvíz mennyiségének mérséklésén kívül a káros anyagok alacsonyabb szintű kibocsátására, az erőforrások környezettudatos felhasználására és az energiafogyasztás csökkentésére, valamint az alkalmazottak környezettudatos viselkedésének előmozdítását célzó intézkedések meghozatalára is kiterjed. Jelentésünkben évente tájékoztatjuk a közvéleményt a környezettudatosságot szolgáló intézkedéseinkről.
Tartós készülékek a fenntarthatóság jegyében
A RX560-MD hosszú élettartamra van tervezve - általában jóval a garanciaidőn túl. A pótalkatrészek a gyártás befejezését követően még hosszú évekig elérhetők maradnak. Mivel a termék kifejlesztésekor az életciklus egészével kapcsolatos környezeti hatásokat is messzemenőkig figyelembe vették, a hosszú hasznos élettartam és a széles körű javíthatóság kedvező hatást gyakorol az erőforrások megőrzésére és a klíma megóvására. A kiváló minőségű alkatrészekből álló RX560-MD előállításakor különös figyelmet fordítanak az erőforrások körültekintő felhasználására, valamint a gyártási folyamatok gondos kidolgozására.
Garancia
Legmagasabb befektetési biztonság
5 év garancia
Az EIZO öt év garanciát biztosít helyszíni csereszervizzel. Ez a magasan fejlett gyártástechnológia következtében lehetséges, ami egy egyszerű sikerelven alapszik: átgondolt és innovatív technológia, prémium alapanyagokból előállítva.
Válassza cégünk grafikus kártyáit
Pontos diagnózisok
Az EIZO típusú grafikus kártya optimálisan támogatja a RadiForce RX560-MD szoftver tulajdonságait, funkcióit és beállításait. Pontos jelentéstételt tesz lehetővé, és egyszerre több monitort is képes vezérelni. Az EIZO technikai támogatást és garanciális szolgáltatást nyújt a grafikus kártyához.
Hasznos kiegészítők
Hiányzik esetleg valami?
Műszaki adatok
| Általános | |
|---|---|
| Termékszám |
RX560-MD
|
| Burkolatszín |
Kétszínű, Fekete-fehér
|
| Felhasználási terület | Gyógyászat, Iparág |
| Termékcsalád | RadiForce |
| Felhasználási terület | Mammográfia, Izotópdiagnosztikai és sugárterápiás felhasználásokhoz, Roncsolásmentes vizsgálatok |
| EAN |
4995047051404
|
| Képernyő | |
|---|---|
| Képátló [col] | 21,3 |
| Képátló [cm] | 54,1 |
| Képarány | 4:5 |
| Látható felület (szélesség x magasság) [mm-ben] | 338 x 422 |
| Felbontás megapixelben | 5 Megapixeles (színes) |
| Ideális/ajánlott felbontás | 2048 x 2560 |
| Képpont távolság [v mm] | 0,165 x 0,165 |
| Paneltechnológia | IPS |
| Max. látószög (vízszintes) | 178 |
| Max. látószög (függőleges) | 178 |
| Megjeleníthető színek vagy szürkeszintek | 1,07 milliárd szín (DisplayPort, 10 bit), 16,7 millió szín (DVI, 8 bit), 16,7 millió szín (DisplayPort, 8 bit) |
| Színskála/keresőtábla | 543 milliárd színárnyalat / 13 bit |
| Max. fényerő (jellemző ) [cd/m²] | 1100 |
| Ajánlott fényerő [cd/m²] | 500 |
| Max. sötétkamrás kontraszt | 1500:1 |
| Háttérvilágítás | LED |
| Jellemzők és működés | |
|---|---|
| Előre beállított szín-/szürkeszint mód | 2x manuális memóriahely, Text, sRGB, DICOM |
| DICOM színárnyalat karakterisztika | |
| A fényerő és a fénysűrűség jellemzőinek hardveres kalibrálása | |
| Digital Uniformity Equalizer (homogenitás korrekció) | |
| Hybrid Gamma PXL | |
| Elmosódottság-csökkentő funkció | |
| Érzékelők | Környezetifény-érzékelő, Jelenlét érzékelő |
| Képernyőmenü nyelv | de, en, fr, es, it, se |
| Beállítási lehetőségek | DICOM színárnyalati görbe, Fényerő, Gamma, Méretezés, OSD nyelv |
| Beépített tápegység | |
| Csatlakozások | |
|---|---|
| Jelbemenetek | DisplayPort (HDCP 1.3), DVI-D (HDCP 1.4) |
| USB-csatlakozókkal kapcsolatos termékjellemzők | USB 2 |
| USB upstream csatlakozó | 1 x B típusú |
| USB downstream csatlakozó | 2 x A típusú |
| Grafikus jel | DisplayPort, DVI Dual Link (TMDS) |
| Control port | USB-Protocol |
| Elektromos adatok | |
|---|---|
| Vízszintes/függőleges frekvenciák | Digital: 31-135 kHz/23-61 Hz; Sync Mode: 23,5-25,5 Hz/47-51 Hz |
| Energiafogyasztás (tipikus) [wattban] | 43 |
| Teljesítményfogyasztás (maximális) [wattban] | 87 (maximális fényerőnél, valamint az összes jelbemenet és USB csatlakozó üzemelésekor) |
| Max. Spotřeba energie v pohotovostním režimu [ve wattech] | 1 |
| Spotřeba energie při vypnutém napájení [ve wattech] | 0 |
| Tápegység | AC 100-120 V / 200-240 V, 50/60 Hz |
| Méretek és súly | |
|---|---|
| Méretek (állvánnyal együtt) (szélesség x magasság x mélység) [mm-ben] | 709 x 476-566 x 225 |
| Súly (állvánnyal együtt) [kg-ban] | 17.3 |
| Súly (állvány nélkül) [kg-ban] | 5.3 |
| Műszaki rajz (PDF) | Műszaki rajz (PDF) |
| Az állvány elforgathatósága | 70 |
| Dönthetőség | 5 / 25 |
| Forgathatóság vízszintes/függőleges elrendezés (forgástengely) | 90° (jobbra) |
| Magasságbeállítási tartomány [mm-ben] | 90 |
| VESA furatok távolsága | 100 x 100 |
| Tanúsítás és szabványok | |
|---|---|
| Certification | CE (Medical Device), FDA 510(k)-kioldó mert mell-tomoszintézises és mammográfia, ANSI/AAMI ES60601-1, CSA C22.2 Nr. 601-1, EN60601-1, IEC60601-1, RCM, FCC-B, CAN ICES-3 (B), VCCI-B, RoHS, WEEE, China RoHS, CCC, EAC |
| Szoftver és tartozékok | |
|---|---|
| Kapcsolódó szoftverek és egyéb tartozékok letöltése való elérhetősége | RadiCS LE |
| További szállítási terjedelem | 2x Jelkábel DVI-D - DVI-D (dual link), 2x Jelkábel DisplayPort – DisplayPort, 1x rövid jelkábel (DisplayPort - DisplayPort), Kábel USB (típusú A - típusú B), Kézikönyv via download, Tápkábel |
| Választható tartozékok | RadiNET Pro, RadiCS |
| Ajánlott grafikus kártya | MED-XN92 |
| Garancia | |
|---|---|
| Garanciaidőszak | 5 év |
| Tartalmazott garancia | A garancia ezenfelül a háttérvilágítás normál elhasználódására is kiterjed, ha az ajánlott maximális fényerősség 500 cd/ m2 és 8000 K fehér pont mellett működik. Az EIZO a vásárlástól számított 5 évig vagy 20 000 üzemórára vállal garanciát erre a fényerőre, attól függően, hogy melyik következik be előbb. |
Letöltések és támogatás
A termék körül
Kézikönyvek és dokumentumok
Szoftver
GYIK
Garancia
Kézikönyvek és dokumentumok
Kézikönyv - RX560-MD
Termék kép RX560-MD
Adatlap - MED-XN-Line Graphic Boards
(Angol)
Patológiai útmutató
(Angol)
RadiForce Prospektus
(Angol)
Szoftver
Eszközmeghajtók - RX560-MD
Monitor teszt
Az EIZO saját fejlesztésű szoftverével gyorsan és egyszerűen elvégezhető a monitor paramétereinek és egyéb jellemzőinek vizsgálata.
RadiCS
Átfogó jellegű minőségbiztosítást nyújtó szoftver: a kalibrálástól az eszközkezelésen keresztül egészen az ingadozási és állandósági mérésekig.
RadiCS LE
A RadiCS LE minőségbiztosítási szoftver az EIZO RadiForce monitorok kalibrálására és a kalibrációs adatok kezelésére szolgál.
RadiNET Pro
Távoli monitorvezérlési lehetőséggel felszerelt EIZO szoftver nagyméretű intézményekben alkalmazott hálózatalapú minőségbiztosítási célokra.
GYIK
Az EIZO monitorok legtöbbször egy- vagy több jelbemenettel vannak ellátva. A monitor elülső részén található gomb segítségével kettő vagy akár annál több számítógép között is gond nélkül átkapcsolhat. A KVM kapcsolóval rendelkező készülékeknél ezzel egyidejűleg az USB-elosztó is átkapcsol a megfelelő számítógépre.
Ennek oka lehet pl. a grafikus kártya illesztőprogramja. Kérem telepítse a grafikus kártya legfrissebb illesztőprogramját és indítsa újra a számítógépet a monitorral együtt.
Lehet, hogy a régebbi grafikus kártyák nem is képesek ezeket a felbontásokat megjeleníteni, ebben az esetben megfelelő kimenettel rendelkező új grafikus kártyára van szüksége.
Mindenekelőtt ellenőrizze az LCD képernyő felbontását. Ügyeljen az ajánlott felbontásra, mely az adott LCD képernyőre vonatkozóan meg van adva. Amennyiben az ajánlottnál kisebb felbontást állított be, akkor ez életlenséget okozhat.
Az LCD képernyő meghatározott számú képelemből (pixelből) áll, amelyek a képernyőtartalom megjelenítése érdekében világítanak. A kép vízszintes és függőleges pixelekből áll össze. Az LCD monitorok képminősége akkor a legjobb, ha minden pixelhez van adat hozzárendelve, azaz ha a számítógépen beállított felbontás megfelel az LCD képernyő felbontásának.
A színhőmérséklet a fehér fény összetételének mérőszáma, melyet Kelvinben adunk meg. Magas hőmérséklet esetén a fehér fény enyhén kékes színű, míg alacsony hőmérséklet esetén inkább pirosas színt tapasztalhatunk.
5000 K: Gyakran használják a nyomdaiparban.
6500 K: Fényképek és videofelvételek megjelenítésére alkalmas.
A színvisszaadás szoros összefüggésben áll a bemeneti jelszint változásával. Ezt a viszonyt általában gamma karakterisztikának hívjuk. A képi megjelenítésnél az alacsony gammaértékek fehéres képet, a magas gammaértékek kontrasztosabb képet eredményeznek.
A RGB a színtartomány nemzetközi szabványa. A különböző alkalmazások és eszközök például monitorok, szkennerek és digitális kamerák színeinek összehangolása érdekében meghatároztak egy színtartományt, melyet a legtöbb készülék alkalmazni képes. Az sRGB készüléken előállított, vagy lejátszott sRGB képek csak a teljes sRGB színtartománnyal rendelkeznek, és semmiképp sem tartalmaznak az sRGB színtartományon kívüli színeket. A színek besorolása, valamint a fehérpont és gamma érték pontosan meghatározottak.
USB-kompatibilis számítógéppel összekapcsolva a monitor USB-elosztóként szolgál, amelyre további USB-kompatibilis perifériás eszközöket csatlakoztathat.
A látószögre vonatkozó adat arra a szögre vonatkozik, amely esetén a kontraszt értéke jobb, mint 10:1. Ez az érték legtöbbször 160° és 178° között van. Ez azonban nem ad információt arról, milyen nagy lehet a kontrasztkülönbség a látószögön belül. A felhasználó számára a kontrasztnak nem szabadna jelentősen változnia a merőleges és az enyhén oldalirányú pillantás esetén. Nem szabad különbséget érzékelni, ha a szemlélő a kép közepére, vagy a szélére néz. Azt, hogy hogyan változik a kontraszt a különböző LCD technológiák esetén, leginkább mérési diagrammal vagy a közvetlen vizuális összehasonlítás segítségével ellenőrizhetjük. Minél stabilabb a kontraszt a felhasználó látószögében, annál jobb a képi megjelenítés.
Itt a színárnyalat-szintek jelértékeinek a monitorkimenetekhez történő hozzárendeléséről van szó. A precíz színvezérlés érdekében az EIZO monitorok a hagyományos 8 bites keresőtábla (LUT) helyett 24-, 16-, 14- vagy 10 bites LUT-okkal rendelkeznek. Precíziós technológia, melyet egy az EIZO által kifejlesztett nagy teljesítményű chip képvisel.
10 a 35 GYIK-ekből jelenik meg
Garancia
Az EIZO legfeljebb öt év garanciát vállal, bár egyes termékekre ettől eltérő garanciaidő vonatkozik. Az egyes termékekre vonatkozó pontos garanciaidőszakok vagy a fenti garanciális feltételekben, vagy az adatlapon, vagy az EIZO nemzetközi weboldalán találhatók. A hosszú garanciális időszakokat egy rendkívül fejlett gyártási folyamat teszi lehetővé, amely egy egyszerű sikerelvre épül: kifinomult és innovatív monitortechnológia, amelyet csúcskategóriás anyagokból gyártanak. Az 5 éves garancia az Ön számára nagyfokú beruházásbiztonságot és megtakarítást jelent a nyomonkövetési költségeken (teljes tulajdonlási költség), amelyek garanciális szolgáltatás nélkül például karbantartás és javítás esetén merülnének fel.
